1997年1月29日

高性能で小型・軽量、幅広いニーズに対応可能
な産業用UPS（交流無停電電源装置）
「BIROS-FTシリーズ」を発売

　日本電池株式会社（社長根岸茂）は、このたび産業用ＵＰＳ（交流無停電電源装置）の中核商品として、新たに三相出力タイプの「ＢＩＲＯＳ－ＦＴ」シリーズ５機種を開発し、１月３０日から発売いたします。

　当社は蓄電池技術のノウハウを駆使し、蓄電池（Ｂattery）とインバータ（Ｉnverter）および整流器（Ｒectifier）を最適に（Ｏptimum）組み合わせた装置（Ｓystem）を「ＢＩＲＯＳシリーズ」の商標で小型汎用品から大型受注品まで幅広い分野に提供し、ご好評をいただいております。今回開発した「ＢＩＲＯＳ－ＦＴ」シリーズは、昨年１０月発売の産業用単相出力タイプ（ＢＩＲＯＳ－ＦＳシリーズ）に続いて、産業用ＵＰＳのラインナップを図ったもので、三相出力タイプ３０ｋＶＡ～１５０ｋＶＡの５機種をシリーズ化しました。本シリーズは総合効率を大幅にアップし、当社従来品と比べ体積比で４０％に、重量比で６０％に小型・軽量化しております。
　情報機器を中心に近年のエレクトロニクス応用システムの進展は著しいものがありますが、その反面、停電や電圧低下による運転停止は大きな混乱を引き起こす可能性を秘めており、これら不測事態を回避し、機器の円滑な運営をサポートするＵＰＳはますます重要性を帯びております。一方で、製造ライン、情報通信、医療管理、防災管理などのコンピュータ制御システムにおけるＵＰＳへのニーズは多様化しており、省スペースや性能の良さはもとより、入出力の仕様、外形寸法、塗装色などの各種仕様に柔軟に対応可能な商品シリーズが望まれていることから、このたびの新製品ではこれらの顧客ニーズを配慮した設計としました。
　すなわち、ＵＰＳ専用電池の追加による適合蓄電池の充実と、仕様により大きく変化する入出力部とＵＰＳ本体部の分離によって、より柔軟な顧客対応を図るとともに、最新のＩＧＢＴ（絶縁ゲート型バイポーラトランジスタ）の採用による変換効率の向上と、回路構成の見直しおよび高密度実装により、さらなる小型・軽量化を図りました。また、入力電流の高調波削減と高力率制御などによって入力容量を低減したほか、瞬時値電圧制御により出力電圧の安定化を図りました。さらに、長時間バックアップを目的とした自家用発電機とのカップリングにおいて、自家用発電機の容量が小さい場合、ＵＰＳの入力容量を制限し、その時の直流電力の不足分は蓄電池が補うことで、負荷へはＵＰＳを介した安定な電力を供給できる設計としております。

［特長］

１．各種仕様にフレキシブルに対応

　入出力盤、ＵＰＳ盤、蓄電池盤の三面構成を標準とし、ＵＰＳの基本部分を除く入出力部の各種仕様、外観構造仕様、カップリング電池の選択など、多様化する顧客ニーズに柔軟に対応できるフレキシブルな設計とした。

２．高効率・小型・軽量化を実現

　主回路構成の見直しと蓄電池・インバータ・整流器の理想的なカップリングの追求により総合効率の大幅な向上を達成し、また主回路の簡素化と高密度実装設計により、当社従来品に比べ体積比で約４０％、重量比で約６０％に小型・軽量化（１５０ｋＶＡの場合）した。

３．省エネタイプの、商用電源に優しい入力特性

　ＵＰＳの入力電流を瞬時値電流制御によって正弦波化し高調波成分を削減したことにより、入力容量（ｋＶＡ）の大幅低減を図り、ランニングコストを削減。また、ソフトスタート制御によって起動時における入力電流の突入を抑え、商用電源に優しい入力特性とした。

４．負荷への安定した電力供給

　直流から交流に変換するインバータ部においては、瞬時値電圧制御の採用により、ピーク電流の大きいコンピュータなどの負荷に対しても、出力電圧を常に正弦波に保つとともに、負荷急変に対しても電圧変動の少ない安定した交流電力を供給可能にした。また、過負荷耐量を大きくしたことで軽度の過負荷はインバータからの給電を継続し、商用電源への不要な切り換えをおさえている。

５．インテリジェントパネルで操作性・保守性・安全性を向上

　大型液晶画面の採用により表示情報量を増やすとともにパネルデザインを一新。システムの状態や各部計測データの表示とともに、ＵＰＳの起動・停止・メンテナンス操作の手順を自動表示するガイダンス機能、さらには故障監視項目および履歴表示の機能を充実させたほか、残時間表示や蓄電池寿命予告機能などにより、操作性・保守性・安全性を向上させた。

６．自家用発電機との組合せで、長時間バックアップに対応

　自家用発電機とのカップリングを考慮したＵＰＳ入力電流の高調波対策と入力容量制限機能（パワーデマンド機能）を標準装備し、発電機との組み合わせを容易にしたことにより、蓄電池のみの短時間バックアップから、発電機を併用した長時間バックアップまで、いろいろな停電パターンに対応したシステムの構築が可能である。

７．豊富な品揃えのシール形蓄電池に適合

　シール形鉛蓄電池（ＭＳＥ，ＳＵＢ，ＳＵＣ）およびシール形アルカリ蓄電池（ＳＮ）を標準適合品とし、要求性能にあった蓄電池を豊富な機種から選択できるようにした。

［　用途　］

医療管理システム、防災管理システム、コンピュータシステム、
インテリジェントビルシステム

［　希望販売価格　］

: 30kVA　4,100万円; 50kVA　5,000万円; 75kVA　5,800万円; 100kVA　7,200万円; 150kVA　9,200万円

［　販売台数　］　　初年度　50台

［　発売日　］　　1997年1月30日

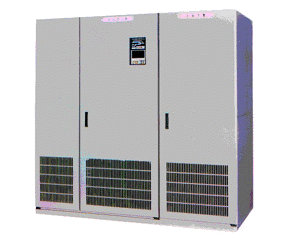

［写真］ 　　　　産業用UPS「BIROS-FTシリーズ」（150kVA）

［この製品に関する当社担当部門］

: 電源システム事業部　　TEL 03-3502-6515

［発表］

: １月２９日（水）　AM１１：００　京都経済記者クラブ

標準仕様（三相出力タイプ）

	仕様							備考
項目	型式		F4030T	F4050T	F4075T	F4100T	F4150T
項目	容量	kVA/kW	30/27	50/45	75/67.5	100/90	150/135
形式	運転方式		商用同期常時インバータ給電方式
	順変換方式		トランジスタ・フルブリッジ
	逆変換方式		トランジスタ・フルブリッジ
	冷却方式		強制風冷および強制換気
	定格		連続
交流入力	相数		三相３線
	定格電圧	V	200/210					220V,400V系も対応
	電圧変動範囲	％	±10％
	定格周波数	Hz	50/60
	周波数変動範囲	％以内	±5
	入力力率		約1					定格運転時
	電流波形歪率	％以内	5					定格運転時
	入力容量	kVA	37/33	59/53	88/79	113/104	163/155	最大入力 kVA/定格運転時
直流部	浮動充電電圧	V	401.4					MSE形鉛蓄電池
	電圧変動範囲	V	280～420
	適合蓄電池		MSE形鉛蓄電池：180セル					オプション対応可
交流出力	定格出力容量	kVA	30	50	75	100	150
	相数		三相３線
	定格電圧	V	200/210
	電圧調整範囲	％以上	±5
	定電圧精度	％以内	±1.5
	過渡電圧変動	％以内	±5					負荷急変0⇔100％
	電圧整定時間	ms 以内	50
	定格周波数	Hz	50/60
	周波数精度	％以内	0.1					自走運転時
	同期運転範囲	％	±1					±0.5～3.5％設定可
	定格負荷力率	遅れ	0.9
	負荷力率範囲	遅れ	0.7～1.0					定格kW以下にて
	電圧不平衡率	％以内	3					負荷不平衡率30％にて
	電圧波形歪率	％以内	3					線形負荷にて
	電圧波形歪率	％以内	5					整流器負荷100％にて
	過負荷耐量		120％ 1分（110％ 30分,150％ 10秒）
	過負荷耐量		1,000%　1サイクル					直送回路
	総合効率	％	84	86	86	87	87	定格入出力時
切換器	自動切換時間		無瞬断（同期時）					インバータ⇒直送
切換器	手動切換時間		無瞬断（同期時）					インバータ⇔直送
その他	発生熱量	kJ/h	18500	26300	39400	48200	72300	IJ/h≒0.24cal/h
	準拠規格		JIS、JEC、JEM、SBA
	騒音	dB	約65					A特性
	周囲温度	℃	-10～40
	湿度	％	25～85
	設置場所		屋内
